Passo a Passo Entendendo um Projeto de Instalação Elétrica Residencial.

Como fazer instalação elétrica residencial

Você não só precisa de um projeto elétrico bem elaborado para a instalação, mas também deve contar com um eletricista profissional capacitado e qualificado para realizar o trabalho.

Vamos entender aqui quem são os envolvidos em um projeto elétrico residencial bem como a preocupação com cada detalhe seguindo a norma NBR5410.

Aqui está o que você pode esperar quando chegar a esta fase do processo de construção.
Confira todos os detalhes de um projeto elétrico passo a passo.

Ter todas as tomadas no lugar apropriado, interruptores suficientes e um disjuntor bem dimensionado que não desarme fora das situações de risco são os requisitos mínimos para o bom funcionamento da instalação elétrica, que só podem ser alcançados em sua plenitude, através de um bom planejamento prévio, baseado em um projeto elétrico residencial envolvendo os profissionais responsáveis pela execução e os clientes.

O projeto prevê não só o conforto como também obedece a um padrão rígido de normas de segurança da NBR5410.

Entender um diagrama elétrico é essencial para qualquer profissional que se disponha a fazer uma instalação elétrica residencial

Projeto Elétrico Residencial Passo a Passo

Confira agora como interpretar um projeto de Instalações Elétricas Residenciais Passo a Passo.

Profissionais de nível técnico ou superior da área de elétrica que possuem o certificado CREA já estão habilitados a assinar projetos elétricos residenciais.

A execução desse projeto pode ser feita por qualquer profissional capacitado, sendo que para isso é necessário interpretar o diagrama elétrico. Confira abaixo a simbologia mais geral utilizada nesse tipo de diagrama.

O que Deve Conter em um Projeto Elétrico

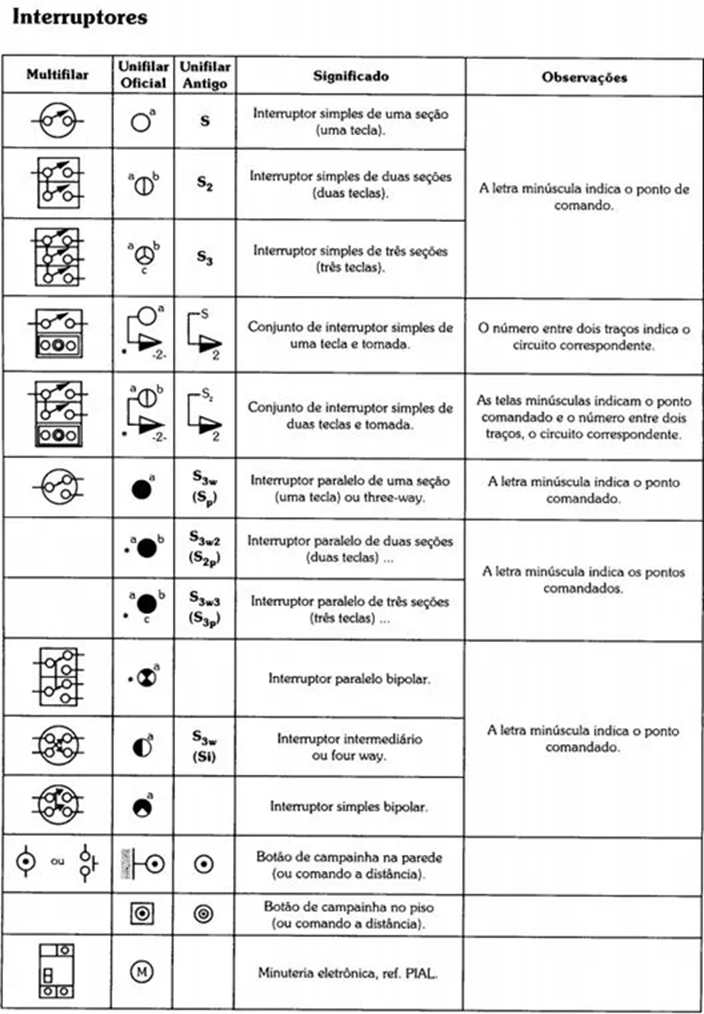

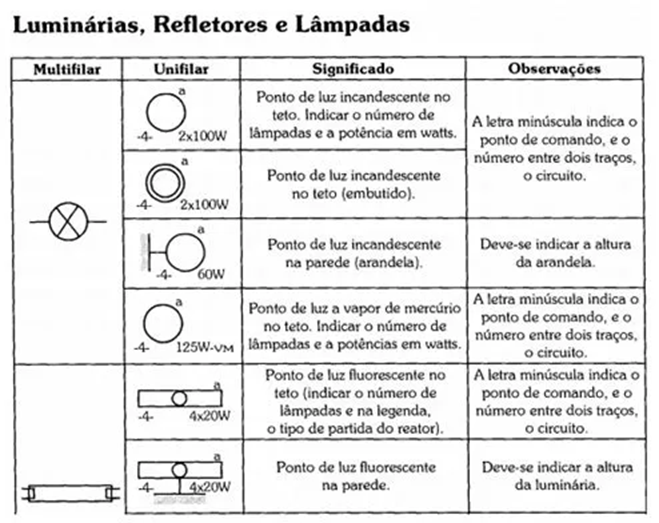

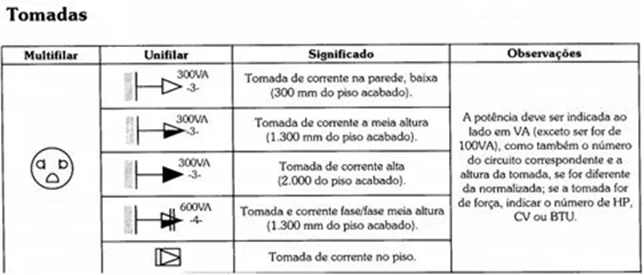

Vale Lembrar que a simbologia pode variar dependendo do projetista. Projetos que fogem desse padrão necessitam de legenda no diagrama elétrico

 O diagrama elétrico é representado na forma unifilar, ou seja, todos os condutores envolvidos dão representados num único fio, o que pode confundir a interpretação. Para entender o diagrama, é necessário primeiramente conhecer as ligações elétricas mais comuns e seus equivalentes na forma unifilar.

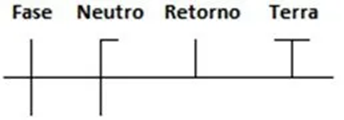

Representação dos quatro condutores básicos na notação unifilar

Ligações mais comuns: Diagrama de instalação de lâmpadas

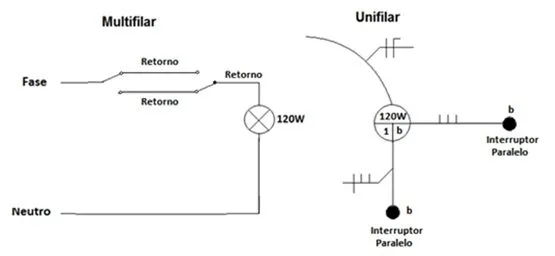

Para a instalação de uma lâmpada, condutor fase é energizado, conectando-se com o neutro para completar o circuito quando um interruptor é fechado. Tanto a fase como o neutro são condutores longos que precisam sair do quadro geral da instalação. O pedaço de fio que fica apenas entre a lâmpada e o interruptor é denominado retorno. Confira baixo uma ligação simples de uma lâmpada:

Na lâmpada, temos que o 120W representa a potência elétrica nominal, o número 1 é o circuito elétrico e a letra a identifica o interruptor de acionamento

Para ligar a mesma lâmpada por dois interruptores diferentes, é necessária a ligação em paralelo:

São necessários mais retornos para uma ligação em paralelo.

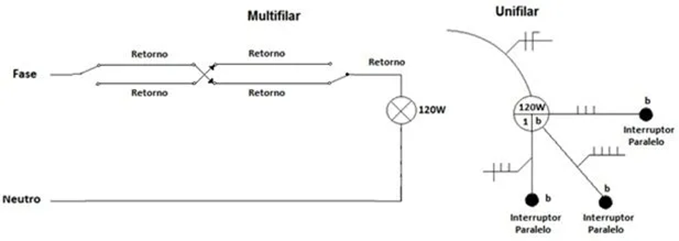

Caso se queira um interruptor intermediário entra os dois paralelos, há ainda outra ligação:

É comum usar paralelo intermediário em escadarias de prédio

Para Tomadas de Uso Geral (TUG), utiliza-se apenas uma fase, um neutro e um terra nos seus terminais.

Interpretando um diagrama elétrico O principal documento utilizado para a execução Projeto de Elétrica Residencial é o Diagrama Elétrico, onde ficam estão detalhadas as posições dos eletrodutos, assim como os fios que passam por eles. Vamos analisar cada etapa da criação do diagrama.

1) Planta Baixa

É necessário possuir a planta baixa da residência com todas as cotas (medidas) necessárias para o cálculo de área e perímetro.

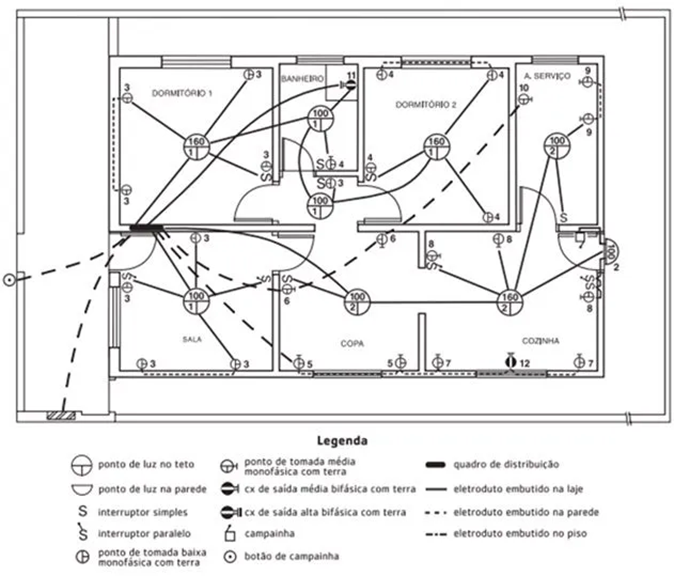

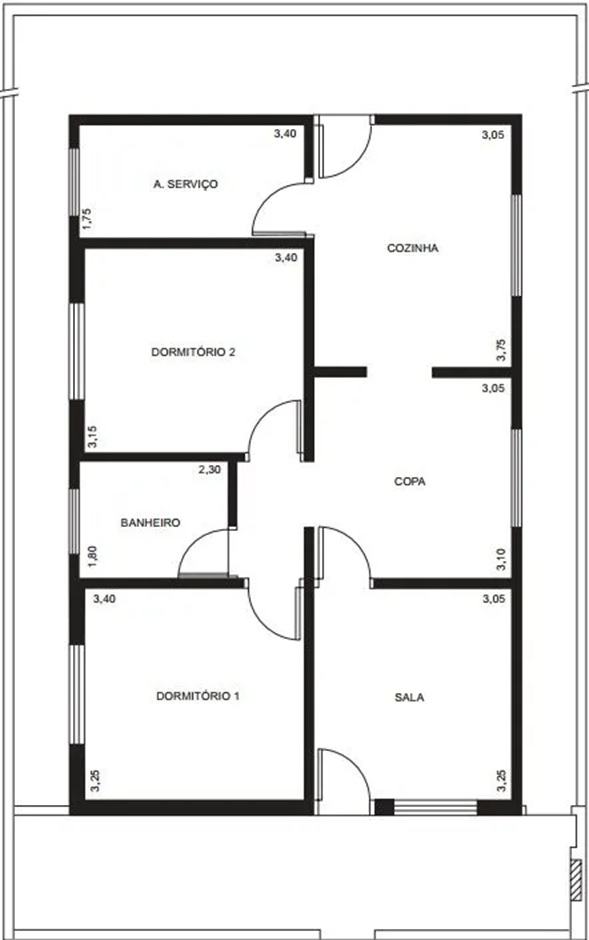

Usaremos como exemplo essa planta baixa de uma residência de 70m² de área interna

2) Pontos de Iluminação e Tomadas.

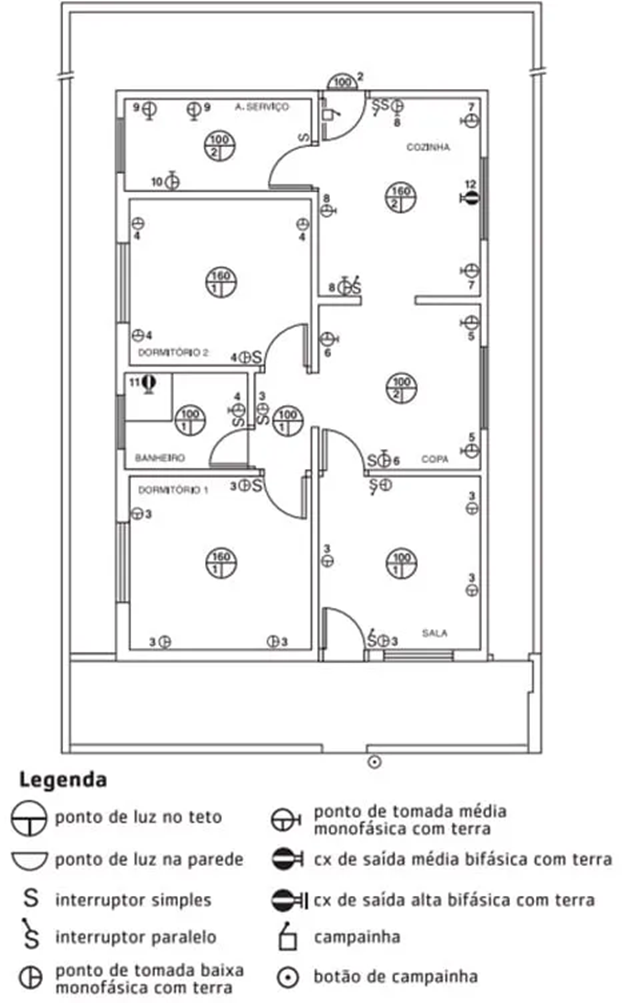

Baseado nos cálculos de área e perímetro, determinamos o número mínimo de lâmpadas, interruptores e tomadas de cada dependência da casa. Esses elementos são divididos em circuitos numerados. Essa numeração é importante para a orientação dentro do diagrama e serve também para realizar a instalação correta dos disjuntores da casa.

Utiliza-se um circuito separado para a iluminação, circuitos apenas para TUG (tomadas de uso geral) e um circuito dedicado para cada TUE (tomadas de uso específico) da residência.

Apesar de possuir um valor mínimo calculado, nada impede o projetista de adicionar lâmpadas, tomadas e interruptores que considerar necessários na instalação

3) Definir locais

Definidos os locais dos elementos, devemos conectá-los por uma tubulação de eletrodutos.

Devemos garantir um número suficiente de eletrodutos que não permita acumular muitos condutores passando pela mesma via, evitando sobreaquecimento.

4) Diagrama e simbologia

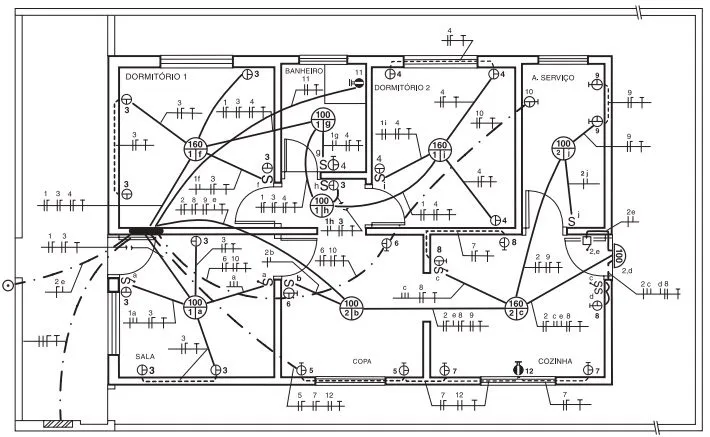

Finalmente, representam-se os condutores seguindo a simbologia padrão em diagrama unifilar.

O diagrama unifilar é caracterizado por representar todos os condutores num único segmento, que no caso representa o eletroduto

5) Condutores e Eletrodutos

O tamanho dos condutores e eletrodutos é previsto no projeto, levando em conta a corrente calculada para cada um e o agrupamento de condutores dentro do mesmo eletroduto. A norma exige bitola mínima de 1,5mm² para iluminação e 2,5mm² para tomadas. Além disso, condutores devem ocupar sempre menos de 40% da área interna de um eletroduto. Esses valores aumentam conforme a necessidade do projeto.

Condutores sem indicação serão de 2,5mm² e eletrodutos sem indicação serão de 20mm²

Conclusão

A execução correta de uma instalação elétrica é importante para garantir o conforto e segurança na moradia. Construir casas sem um projeto de elétrica prévio é um risco que se assume, assim como contratar eletricista profissionais que não saibam interpretar corretamente um diagrama elétrico, pode acarretar em futuras dores de cabeça.
