Como usar um megômetro

Imagem: getrotech.com.br

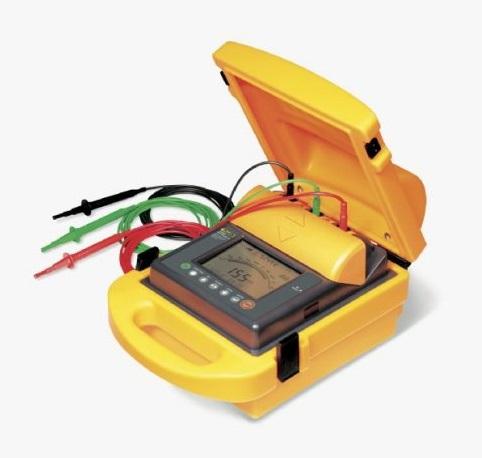

O megômetro, ou megger, é um aparelho utilizado para medir a resistência de isolamento, normalmente em motores e transformadores. Com o megômetro é possível detectar uma fuga entre dois pontos de isolamento. O seu princípio de funcionamento consiste na geração e aplicação de uma tensão, que pode variar entre 500 e 15000 v, num equipamento, fazendo assim a leitura do fluxo de corrente entre duas partes do equipamento. Existem megômetros digitais e analógicos. Se não sabe como usar um megômetro, continue lendo este artigo de umComo.com.br.

Vai precisar de:

·  Um megômetro analógico ou digital

·  Chave de fenda

Passos a seguir:

1

A primeira coisa que deverá fazer antes de testar a resistência, é desconectar a alimentação elétrica dos fios ou circuitos, para não existir assim qualquer tensão. Qualquer fio a ser testado, deve de estar completamente desconectado em ambas as extremidades do circuito. Caso pretenda realizar o teste num motor, também deve desligar todos os fios de alimentação do motor.

2

De seguida, conecte um dos bornes do megômetro ao quadro elétrico ou ao fio terra do sistema elétrico. Caso pretenda fazer o teste de resistência em motores, este cabo será ligado à estrutura de metal do motor.

3

Ligue o outro borne do megômetro à extremidade sem revestimento do fio de cobre ou a um dos terminais do motor. Lembre-se que a outra extremidade do fio a ser testado deverá estar ao ar livre ou coberto com fita isoladora.

4

Ligue o megômetro ou coloque a manivela manual a funcionar. Este teste pode demorar entre 2 a 5 segundos, para que dentro dos fios se gere a alta tensão.

5

E por fim, o megômetro dar-lhe-à a leitura da resistência de isolamento. Se o valor da leitura da resistência for inferior a 1,5 megaohms, poderá indicar a existência de algum problema nos fios ou no motor. Em contrapartida, se for uma leitura maior que 999 megaohms, significa que a resistência de isolamento está perfeita. Se obtiver uma leitura entre estes valores, normalmente também significará que não há nenhum problema.

6

Fatores que podem afetar a resistência de isolação:

· Umidade;

· Temperatura;

· Estado da superfície;

· Magnitude da tensão contínua de ensaio;

· Carga residual no enrolamento;

· Duração da aplicação da tensão contínua de ensaio.

Se pretende ler mais artigos parecidos a Como usar um megômetro, recomendamos que entre na nossa categoria de Reparação e Manutenção do Carro.

Conselhos

· Use luvas isoladoras de borracha quando estiver conectando pontas de teste.

· Evite segurar o megômetro nas mãos, a fim de minimizar a exposição pessoal aos efeitos de transientes.
