Montagem de um quadro de distribuição Você sabe onde está o “coração” da
sua instalação elétrica? isso mesmo, toda instalação tem ou pelo menos deveria
ter, que é exatamente o quadro de distribuição de circuitos o “coração” da
sua instalação elétrica. É nele que se encontram os dispositivos de proteção
como por exemplo, disjuntor, DPS e DR. Pensando na importância do quadro de
distribuição e a dificuldade e dúvidas relacionadas ao QDC, preparamos este
artigo, explicando detalhadamente como montar um quadro de distribuição
residencial, vamos lá pessoal! O que é quadro de distribuição? O quadro de distribuição é
obrigatório em todas as instalações elétricas, pois é onde se localiza os
dispositivos de proteção de uma instalação elétrica residencial, industrial,
comercial etc. O quadro de distribuição é responsável por armazenar, proteger
os dispositivos de proteção e faz a distribuição de todos os circuitos da
instalação. Podemos destacar que o quadro de
distribuição também é conhecido por muitas pessoas como quadro geral, quadro
de disjuntor e QDC (quadro de distribuição de circuitos). O quadro de
distribuição pode ser encontrado em PVC ou metálico, nas residências o mais
comum é em PVC, por ser mais barato. O QDC de ferro é mais usado em indústria
e na montagem de comandos, tanto o quadro de distribuição de PVC quanto o
metálico são encontrados de embutir e sobrepor. O que são dispositivos de proteção? Os dispositivos de proteção são
responsáveis por proteger sua residência de eventuais problemas como por
exemplo, fuga de corrente elétrica, curto-circuito e sobretensões. Os
dispositivos responsáveis por essa proteção são disjuntor, DR (diferencial
residual) e DPS (dispositivos de proteção contra surtos), são os principais
componentes de um quadro de distribuição. Componentes de um quadro de distribuição. Os principais componentes de um
quadro de distribuição são barramentos de neutro e aterramento, trilho tipo
DIN, disjuntor, DR (diferencial residual) e DPS (dispositivos de proteção
contra surtos). Existem outros componentes como por exemplo, contator, relé, multimedidor entre outros, mas que não são muito usados
em residências. Disjuntores Os disjuntores são dispositivos que
protegem contra curto-circuito ou sobrecarga, sendo fundamental para evitar
acidentes e até mesmo incêndios. Existem diferentes modelos de disjuntores
como por exemplo, DIN e NEMA, podendo eles serem monopolar, bipolar ou
tripolar. Os disjuntores também possuem como
característica e fator fundamental para seu dimensionamento determinadas
curvas, que definem a basicamente a sua aplicação, ou seja, as cargas que
eles serão ligados como por exemplo, circuito de iluminação, tomadas, motores,
ar-condicionado entre outras. As curvas dos disjuntores são B, C e D, e não
existe disjuntores de curva A, um dos principais motivos é para não confundir
com a unidade de medida da corrente elétrica, o Ampére. DR (diferencial residual) O DR é
responsável por proteger contra fuga de corrente
elétrica, sendo assim protege contra choques elétricos. Existem dois tipos de
DR, que são os IDR (interruptor diferencial residual) e DDR (disjuntor
diferencial residual). Os DR também possuir curvas B, C e D, e diversos
modelos como por exemplo, bipolar, tripolar e tetrapolar. DPS (dispositivos de proteção contra surtos) O DPS é um
dispositivo de proteção contra surtos elétricos, importante para proteger os
equipamentos elétricos e eletrônicos. Os surtos elétricos acontecem por causa
das descargas atmosféricas que atingem redes elétricas e anomalias na rede
elétrica, como por exemplo acionamento de grandes motores. Trilho tipo din e barramentos de neutro e
aterramento O Trilho tipo DIN é utilizado para fixar
os dispositivos de proteção. Os barramentos de neutro e aterramento são forma
mais segura e organizada para distribuição de condutor elétrico e
interligarem todos os condutores em um único
ponto, assim facilitando manutenções futuras e garantir que todos os
condutores estejam bem fixados. Como montar um quadro de distribuição? Depois de todas as explicações
vamos a montagem de um quadro de distribuição. Antes de começar a montagem de
um quadro de distribuição é preciso fazer dimensionamentos dos dispositivos
de proteção (disjuntor, DR e DPS) e condutores elétricos (fio ou cabo). Para
fazer os dimensionamentos é preciso basicamente aplicar a lei de ohm e
consultar as tabelas da NBR-5410. Montagem do quadro de distribuição: Passo a
passo. É importante destacar que o exemplo
abaixo não foi realizado os devidos dimensionamentos
dos dispositivo de proteção e condutores elétricos, pois
o proposito deste conteúdo é apenas a montagem e instalações dos elementos e
não os seus respectivos dimensionamentos. Os componentes usados nesse quadro
de distribuição foi um disjuntor bipolar tipo DIN, três DPS, um IDR, cinco
disjuntores tipo DIN monopolar, barramentos de neutro e aterramento, trilho
tipo DIN e um barramento tipo pente bifásico. Então vamos a montagem.

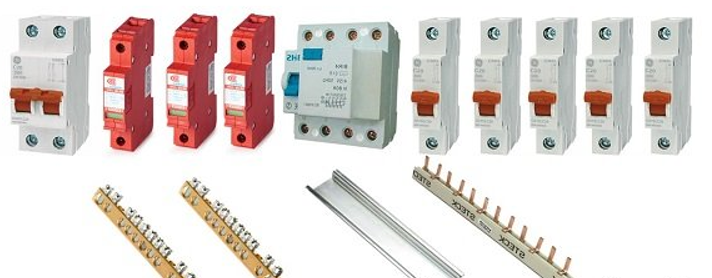

Componentes principais de um quadro de
distribuição. Para sua segurança primeiro
desligue o disjuntor do medidor de energia e certifique-se que ninguém ligará
o disjuntor. A instalação a seguir possui uma
tensão de linha de 220 V, onde a caixa do medidor sai quatro condutores,
sendo o neutro, terra e as duas fases, que devem ser levados até o quadro de
distribuição, localizado dentro da edificação. Todos os circuitos da
instalação são monofásicos, havendo um equilíbrio entre as fases. Geralmente
o condutor de é fase preto ou vermelho, nessa instalação os condutores da
fase são pretos, que devem ser conectados nos bornes superiores do disjuntor
bipolar, como podemos observar na imagem a seguir:

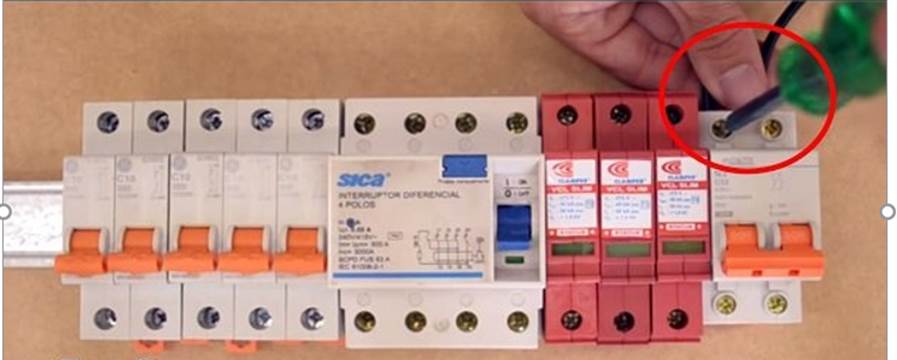

Conexão dos condutores elétricos no disjuntor
bipolar. O condutor de neutro deve ser
conectado direto no borne inferior do DPS e depois deve ser jampeado do DPS para o borne inferior N do IDR, lembrando
que a bitola dos jumpers devem ser as mesmas que o cabo neutro de maior

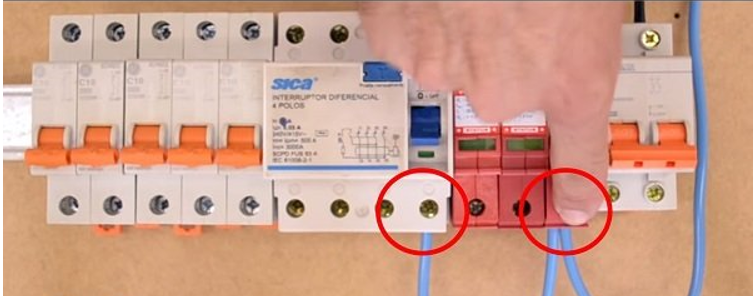

bitola. Ligação do condutor elétrico neutro em paralelo
do DPS e DR. Agora do borne inferior (B) do
disjuntor bipolar faça um jumper com o condutor até o borne inferior do
segundo DPS, após isso faça um jumper do segundo DPS até o borne inferior (B)
do IDR. Em seguida faça um jumper do borne inferior (A) do disjuntor bipolar
até o borne inferior do terceiro DPS, logo em seguida faça um jumper do
terceiro DPS até o borne inferior (B) do IDR, como indicado na imagem.
Ligação em paralelo do disjuntor com DPS e DR. Para os condutores de aterramento
os DPS devem ser ligados todos até o barramento de aterramento, para isso
separe três condutores verdes e ligue nos bornes superior do DPS e leve o
condutor até o barramento de aterramento. Também conecte o condutor elétrico
principal da malha de aterramento.

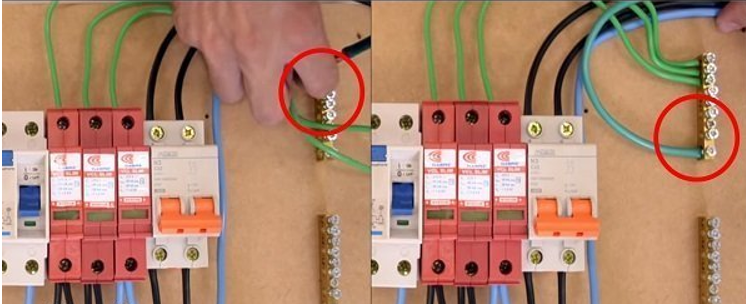

Ligação dos aterramentos dos DPS no barramento. Nesse quadro de distribuição foi
utilizado um disjuntor bipolar como geral e um IDR tetrapolar, mas queremos
às divisões de circuito em 127v utilizado disjuntores monopolares para
proteção dos aparelhos. Para conseguir fazer isso usamos um barramento tipo
pente bifásico, que deve ser conectado às duas saídas superior do IDR, onde
foi feita a ligação dos condutores fase inferior. O barramento tipo pente bifásico
vai possibilitar a conexão balanceada em todos disjuntores monopolar, após
isso pode ser conectado os condutores elétricos que vão para
os circuitos como por exemplo, lâmpadas, tomadas, chuveiro e etc.

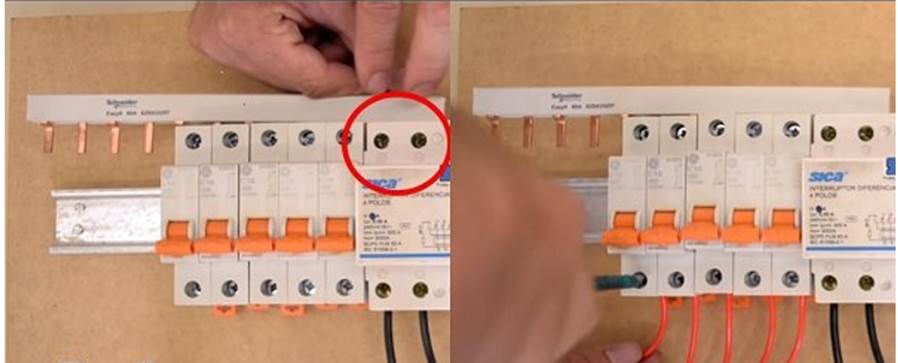

Conexão com barramento tipo pente bipolar. Para cada circuito deve ter um
neutro, para isso deve ser conectado condutor elétrico no borne superior do IDR
com símbolo (N), e levar até o barramento de neutro, assim possibilitando ter
mais de um neutro. A aterramento também tem que ter um por circuito, por isso
a utilização do barramento de aterramento.

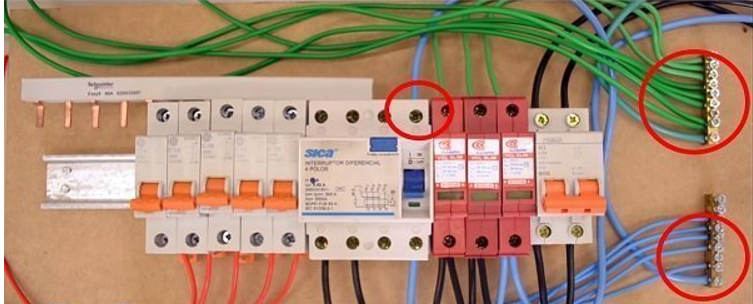

Ligação do neutro no DR, em seguida no barramento
de neutro. Neste vídeo do Mundo da Elétrica mostra
a montagem de quadro de distribuição com mais detalhes, vale apena conferi! Vídeos de apoio: 1-Como instalar
