Dimensionamento de circuitos terminais ATIVIDADES
DE PROJETO ELÉTRICO OS SEIS CRITÉRIOS
TÉCNICOS DE DIMENSIONAMENTO DE CONDUTORES ELÉTRICOS: Chamamos de dimensionamento técnico de um circuito à
aplicação dos diversos itens da NBR 5410 relativos à escolha da seção de um
condutor e do seu respectivo dispositivo de proteção. Os seis critérios da norma são: seção mínima; capacidade de condução de corrente; queda de tensão; sobrecarga; curto-circuito; contatos indiretos. Para considerarmos um circuito completa e
corretamente dimensionado, é necessário realizar os seis cálculos acima, cada
um resultando em uma seção e considerar como seção final aquela que é a maior
dentre todas as obtidas. Especial atenção deve ser dispensada ao
dimensionamento de condutores em circuitos onde haja a presença de
harmônicas. PROCEDIMENTO OPERACIONAL 1º dimensione a carga do circuito (iluminação + TUGs + TUEs) em Volt Ampère VA 2º estabeleça a tensão de alimentação da instalação
para Vitória com dois condutores: Fase+
Neutro 127V e Fase+ Fase 220V. Circuitos trifásicos (três Fases- consideramos
3 condutores. 3º Dimensione a Corrente de Projeto para circuitos
monofásicos aplicando a fórmula Ip= Potência aparente -Carga do circuito em Volt
Ampère/tensão de alimentação* fator de potência*rendimento
Para temperatura máxima de serviço 70°C com temperatura
ambiente de 30°C e 20°C no solo usamos o cabo de capeamento PVC. 4º se as temperaturas ambiente e do solo forem diferentes da
temperatura sinalizada pelo fabricante se faz necessário uma correção na
corrente de projeto. 5º Dimensione a corrente corrigida Iz.

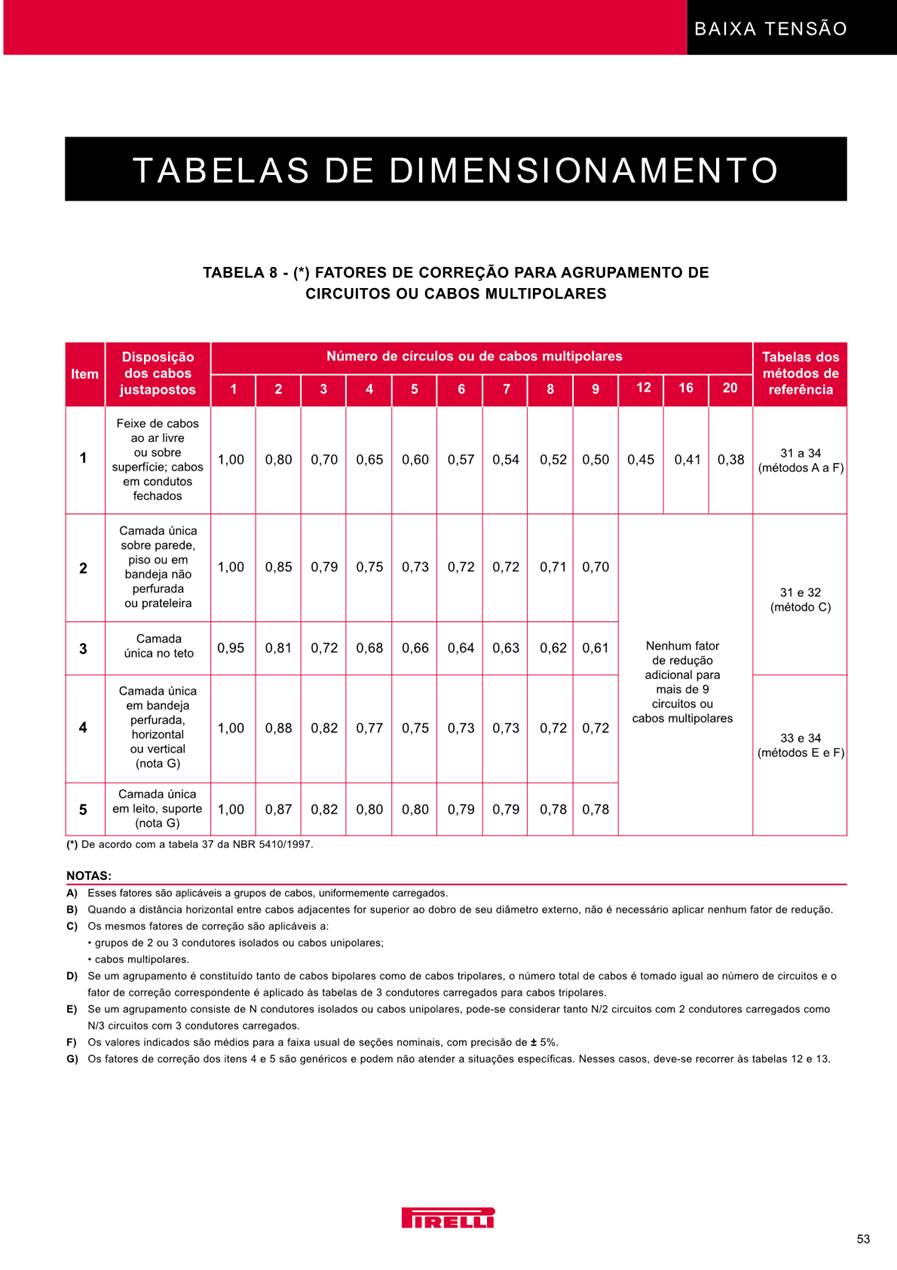

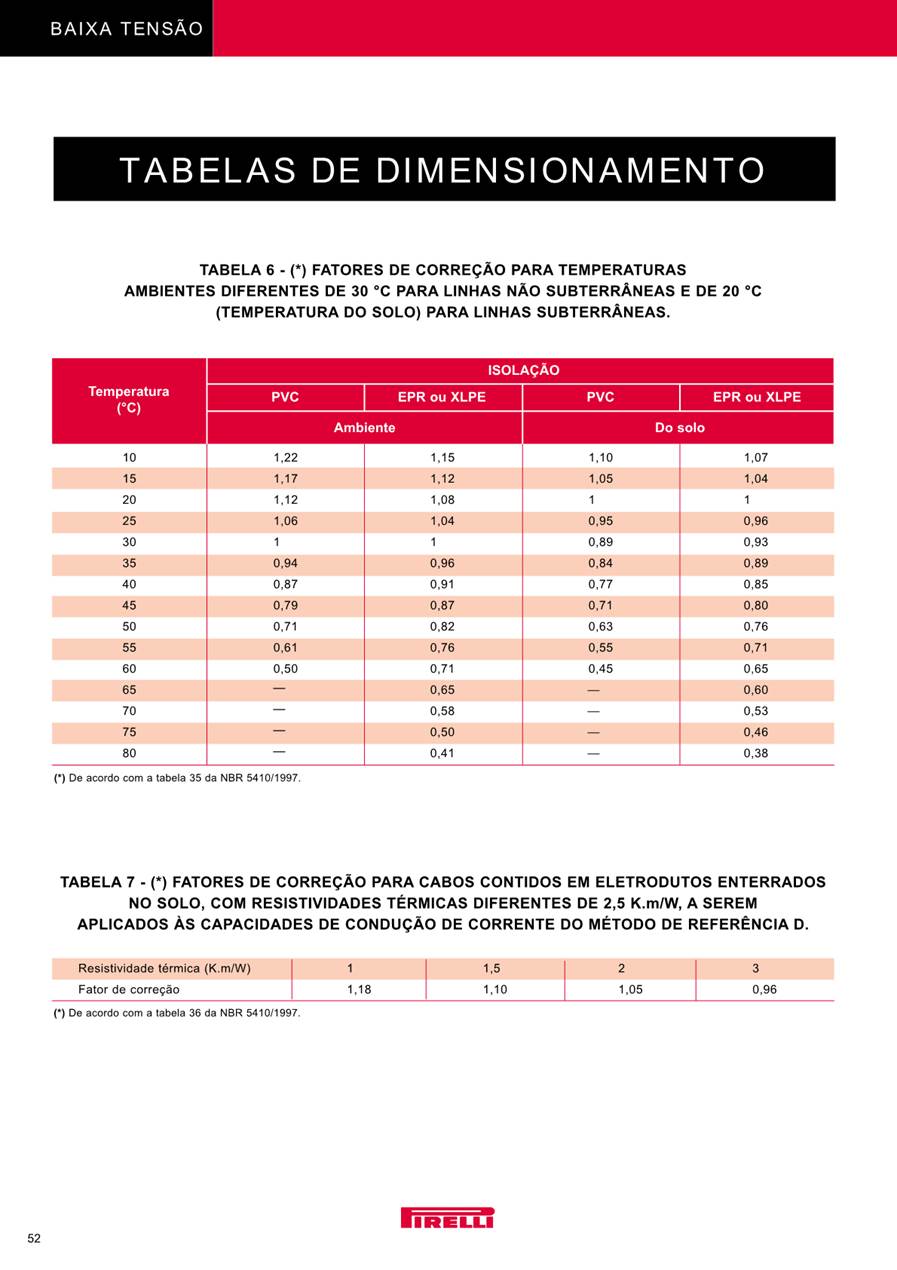

FCT=Fator de correção de temperatura FCA= Fator de correção de agrupamento Utilização das tabelas do Pirelli Dimensionamento de circuitos terminais Procedimento Operacional I dimensione a carga do circuito (iluminação + TUGs + TUEs) em Volt Ampère VA II estabeleça a tensão de alimentação da instalação para Vitória com dois condutores: Fase+ Neutro 127V e Fase+ Fase 220V. Circuitos trifásicos (três Fases- consideramos 3 condutores. III Dimensione a Corrente de Projeto para circuitos monofásicos aplicando a fórmula Ip= Potência aparente -Carga do circuito em Volt Ampère/tensão de alimentação* fator de potência*rendimento
temperatura máxima de serviço 70°C com temperatura ambiente de
30°C e 20°C no solo usamos o cabo de capeamento PVC. necessário uma correção na corrente de projeto Se as
temperaturas ambiente e do solo forem diferentes da temperatura sinalizada
pelo fabricante se faz. 5º Dimensione a corrente corrigida Iz.

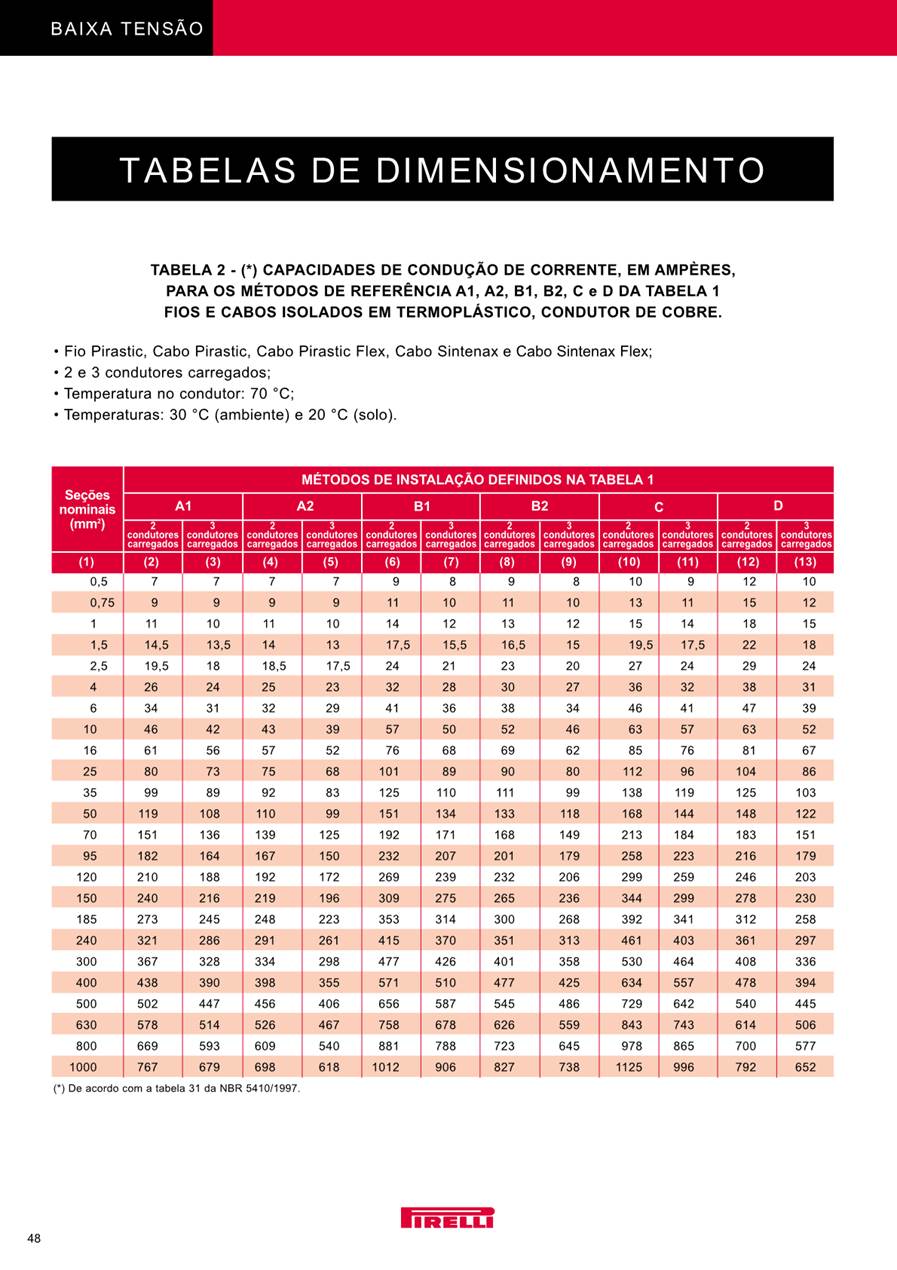

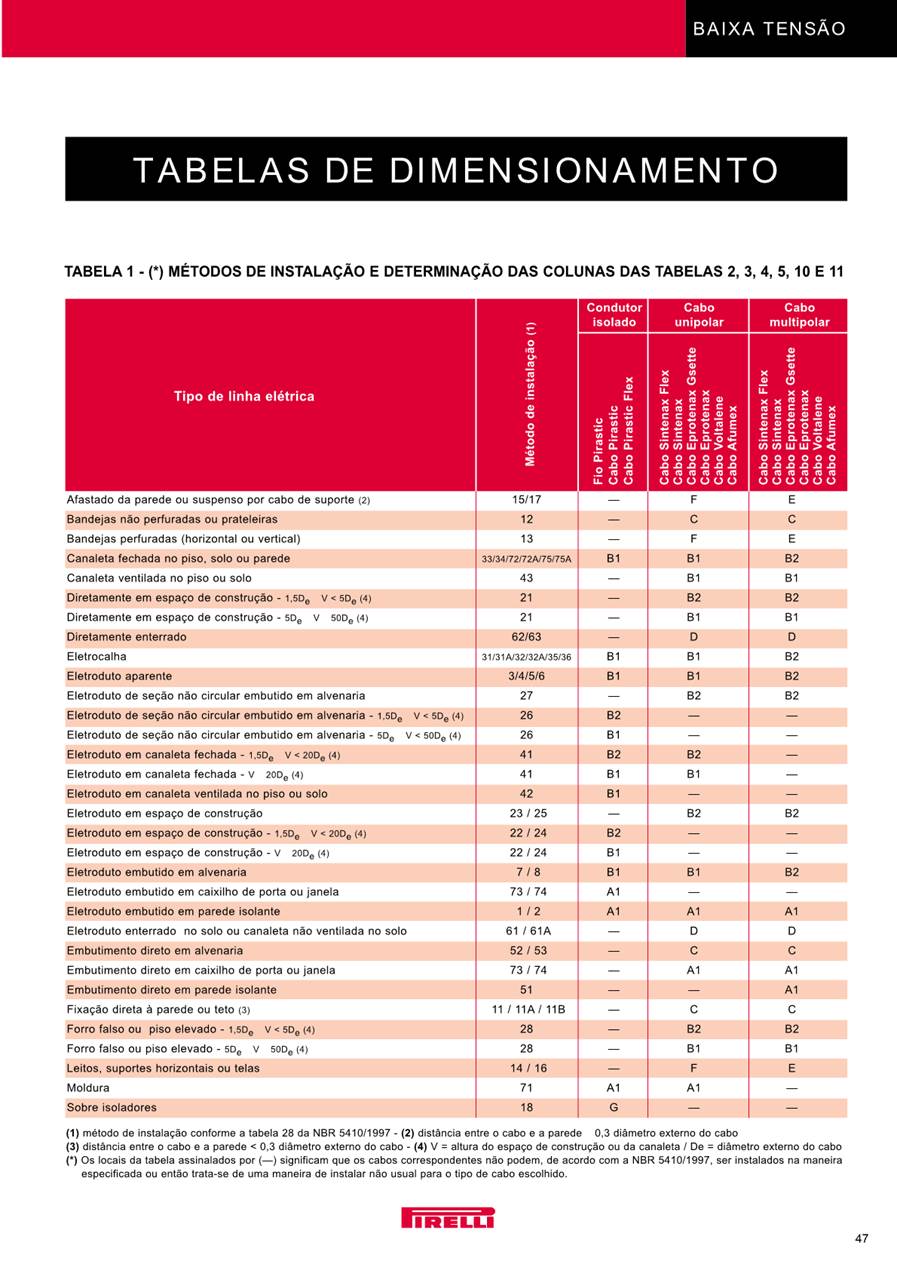

FCT=Fator de correção de temperatura FCA= Fator de correção de agrupamento UTILIZAÇÃO DAS TABELAS DA PIRELLI -1ºMetodologia de instalação
|
|
|
|
|
|
|
