TERMISTORES NTC:

(A) O que são os termistores? - São dispositivos elétricos que têm a sua resistência elétrica alterada termicamente, isto é, apresentam um valor de resistência elétrica para cada temperatura absoluta. - São muito usados para controlar / alterar a temperatura em dispositivos eletro-eletrônicos , como alarmes, termômetros, "relógios", circuítos eletrônicos de compensação térmica, dissipadores de calor, ar-condicionados, ... - Existem dois tipos básicos de termistores: o termistor PTC (Positive Temperature Coeficient), que aumenta sensívelmente a sua resistência elétrica com o aumento da temperatura, e, o termistor NTC(Negative Temperature Coeficient), que diminui sensivelmente a sua resistência elétrica com o aumento da temperatura. - O termistor não é polarizado eletricamente.

- O grande problema do termistor NTC, como sensor para a temperatura, é a sua calibração,isto é, a de estabelecer uma função entre resistência elétrica e temperatura. A a variação de sua resistência elétrica com a temperatura não é linear ( pode ser vista como uma função exponencial decrescente, conforme função aproximada R = Ro(To)exp[b(1/T - 1/To)] ).

(B) Exemplos de utilização de um termistor NTC

- Num Laboratóro Didático no Ensino de Física, um termistor NTC pode ser usado:

(l°) para indicar a temperatura interna de uma sala ou deum ambiente qualquer.

(2°) para indicar a temperatura atingida por uma amostra líquida, durante o seu aquecimento ou seu resfriamento lento( no ambiente )...

(3°) para disparar um sistema de aquecimento( aquários ) ou resfriamento( refrigeradores ).

(C) O experimento do resfriamento d'água.

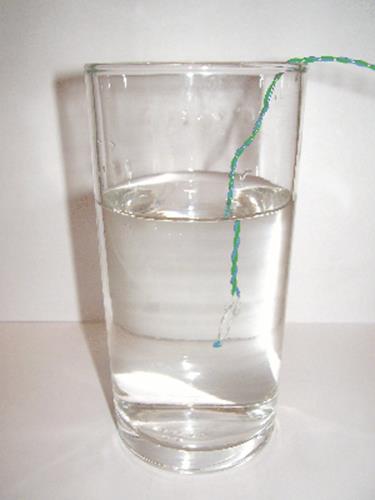

- Um experimento simples, utilizando um termistor NTC, é a determinação das temperaturas atingidas, em função do tempo decorrido, no resfriamento de uma pequena massa de água(100 mL), aquecida até 100 °C e depois deixada resfriar no ambiente. - O termistor deve estar imerso no líquido( Veja foto ao lado! ) e os seus conectores devem estar bem isolados( usar tinta esmalte ou cola plástica para isolar). - A conecção deve ser feita à placa de som do PC (na primera porta lógica, ou seja, através dos pinos 1 e 3 do conector DB15) pode ser vista em "Conecção Analógica".
