DESENHO TÉCNICO

Para a fabricação de peças e obras, não basta apenas seu simples desenho. Há necessidade de mostrar também as dimensões e informações complementares que possibilitem a sua execução.

À colocação das dimensões de um objeto no desenho chamamos de cotagem. É uma forma padronizada de indicar as medidas do objeto, levando-se em conta sua construção (a pessoa que cota um desenho deve se imaginar construindo e inspecionando-o)

Cotar um objeto é representar suas dimensões no desenho através de uma grandeza numérica, símbolos e notas.

As regras de cotagem devem seguir as orientações e princípios padronizados pela ASSOCIAÇÃO BRASILEIRA de NORMAS TÉCNICAS –ABNT,conforme NBR 10126 e ao critério de ‘”máxima clareza”,de modo a admitir uma única interpretação Das informações do desenho.

Cota -É o valor numérico que representa a dimensão REAL do que é desenhado, escrito acima e no centro da linha de cota.A unidade da medida, quando idêntica a todas as demais medidas da peça não deve ser escrita ao lado da cota.

No Brasil, por força da ABNT, subentende-se que as cotas são expressas em milímetros, caso contrário, a unidade da cota deve ser escrita a seu lado.

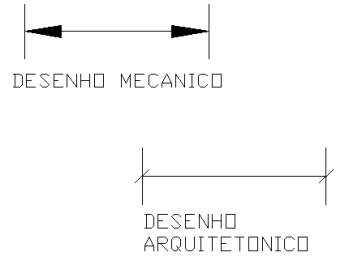

Linha de cota – Linha fina, escura, traçada paralelamente a direção do comprimento a ser cotado, limitada por flechas (no caso de desenho mecânico) ou por traços (no caso de desenho de arquitetura), indicando os limites da cota. A linha de cota deve ser traçada a uma distância de aproximadamente 7 mm de outras linhas de cota ou do contorno do desenho.

Flechas - são setas colocadas nas extremidades da linha de cota que indicam seus limites

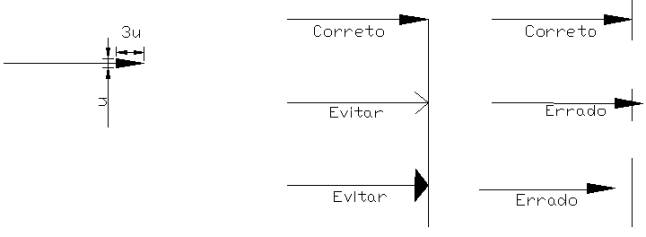

fig - detalhe das flechas de cotagem

Linhas de extensão ou auxiliares Linhas finas, perpendiculares à linha de cota, que representam um prolongamento do contorno da peça onde a dimensão tem seus limites.

fig - detalhe das linhas de extensão de cotagem

II- Regras de cotagem

Em principio, ao se cotar um desenho, deve-se imaginar sua construção, de modo a conduzir a cotagem numa seqüência lógica.

Os desenhos são cotados segundo os pontos de vista; função da cota, fabricação do objeto e inspeção deste produto acabado .

Função da cota – Toda cota deve ter sua função especifica, seja ela de fabricação, de montagem, de inspeção ou ainda de funcionamento.

Fabricação - A cotagem na seqüência de confecção do objeto, não só facilitam as operações como também orienta o operador de modo a evitar erros e perda de materiais.

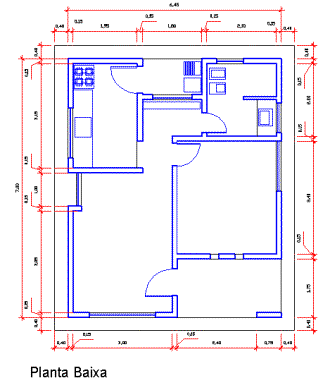

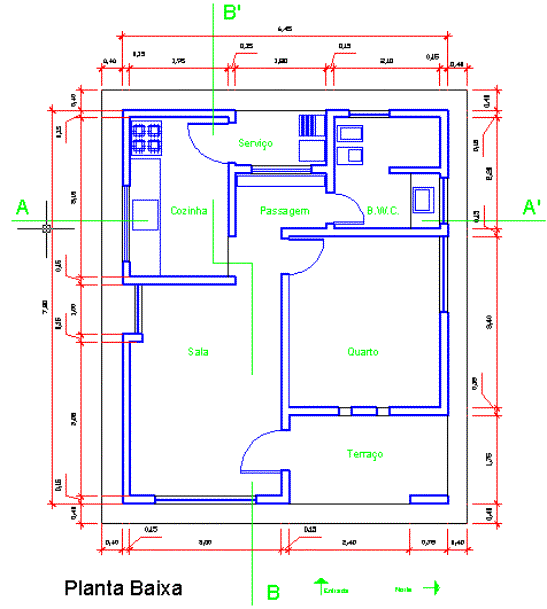

fig - exemplo de regras de cotagem numa planta baixa

1 – Cotas necessárias

O desenho deve conter apenas as cotas necessárias, espalhadas nas vistas e projeções da peça de modo a não se concentrarem em uma única vista, sem repetições e na posição que melhor caracterize a dimensão.

As cotas devem ser indicadas com a máxima clareza de modo a admitir uma única interpretação, sem que seja necessário recorrer-se a cálculos.

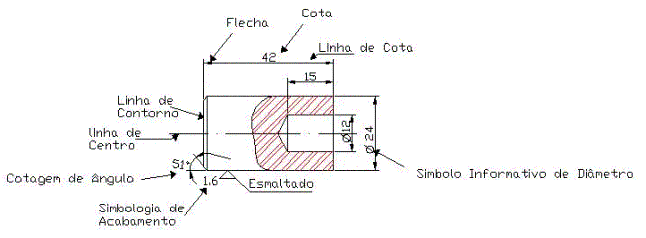

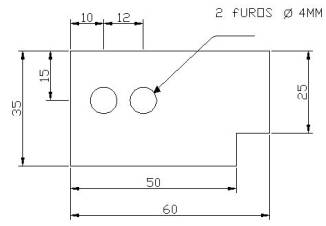

fig - detalhes de cotagem

2 – Incorporação de símbolos as cotas

Podem ser incorporadas às cotas informações sob a forma de símbolos necessários ao completo entendimento de detalhes da peça tais como o diâmetro, raio, etc.

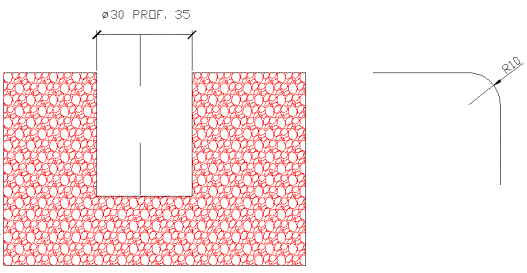

fig - exemplos de símbolos na cotagem (diâmetro e raio)

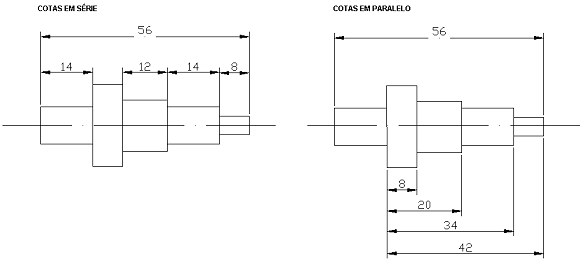

3-Cotagem em série e em paralelo

-As cotas que tiverem a mesma direção são dispostas em série e quando admitirem origem comum, em paralelo.

fig - exemplos de cotagem em paralelo

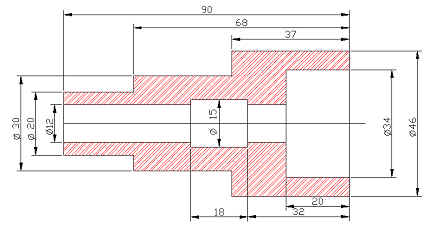

5 – Cotas internas e externas em vistas representadas em corte

É aconselhável separar as cotas internas das externas.

fig - exemplos de cotagens internas

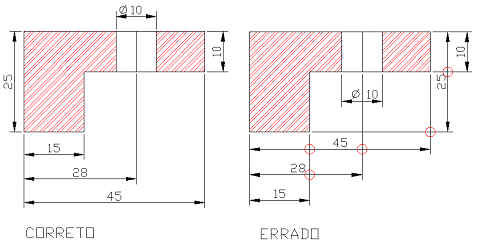

6 - Cruzamento de linhas de cota

Devem ser evitados os cruzamentos e intersecções de linhas de cota com linhas de extensão As Cotas maiores são colocadas por fora das menores, a fim de evitar o cruzamento.

fig - exemplos de cruzamento de cotas

7 - Cruzamento com números

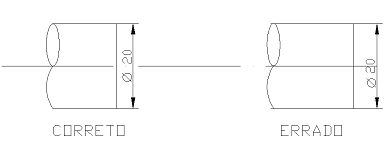

Devem ser evitados os cruzamentos dos números das cotas com qualquer reta.

fig - exemplos de cotagens

8 – Cotagem de inclinação

A figura abaixo mostra como devem ser cotados os detalhes da inclinação.

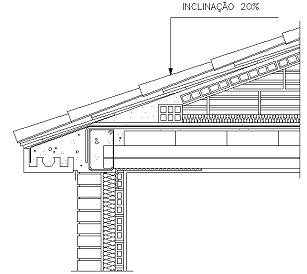

fig - exemplo de representação de inclinação de telhado

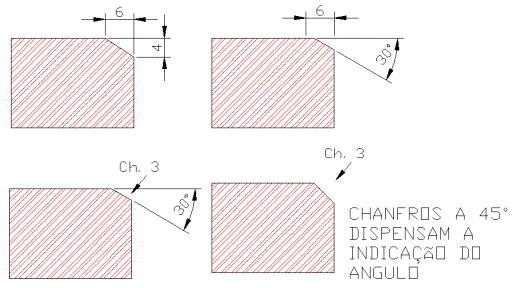

9 – Cotagem de chanfros

Os chanfros [ch] podem ser cotados das seguintes formas:



	ESCALAS E COTAGENS

	autor
	Willer Junho

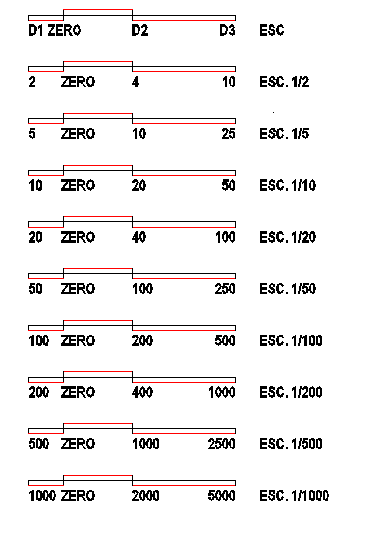

	Escalas Os desenhos, especialmente os detalhes, devem sempre que possível ser feitos em tamanho natural, isto é, ter suas medidas iguais as das peças que representam, pois desta maneira dão a melhor idéia sobre elas. Entretanto, quando devem ser representadas peças de dimensões muito grandes, ou muito pequenas, em relação ao tamanho padronizado do papel, os desenhos são feitos em escalas de redução ou ampliação respectivamente. É a escala que permite que se represente, desde mapas e aeronaves até pequenas peças como as de um relógio, de modo a representar o objeto, seja ele qual for, de forma compreensível e precisa. Existem três tipos de escalas; NATURAL, DE REDUÇÃO E AMPLIAÇÃO. Escala Natural As medidas são transportadas para o desenho sem alterações. Escala normal 1:1. Lê-se um para um (ou um por um) Escala de Redução Consiste em representar as dimensões da peça no desenho em valores menores, que suas medidas, de tal modo que o desenho se torne menor que o objeto representado, cabendo totalmente dentro dos padrões do papel. As escalas de redução mais comumente usadas são: 1:50 –1:75 –1:100 –1:200. Lê-se,um para cinqüenta ou (um por cinqüenta), etc. Escala de Ampliação Consiste em representar as dimensões da peça no desenho em valores maiores, que suas medidas, de tal modo que o desenho se torne maior que o objeto, a peça, e apresente detalhes mais compreensíveis.As escalas de ampliação mais comumente usadas são; 2:1 -5:1 -10:1 -20:1 -100:1 Lê-se, dois para um (ou dois por um),etc. NOTA 1) qualquer que seja a escala usada, ela deve ser anotada de modo evidente no desenho NOTA 2) quando o desenho for feito com mais de uma escala ,todas devem constar de modo a não deixar dúvidas. NOTA 3) nas escalas escritas sob a forma x:y, o primeiro número x se refere as dimensões do desenho e o segundo , y as dimensões do objeto representado. NOTA 4) os valores indicados nas cotas, qualquer que seja a escala, devem ser aqueles que representem a medida real do objeto. O que deve mudar são as dimensões do desenho e não as do objeto. NOTA 5) não mudam para desenho em escala os valores de ângulos. NOTA 6) os valores das escalas devem ser preferencialmente os indicados na página anterior , quando das definições de escala de redução e ampliação ,outros valores devem ser evitados. fig - exemplos de escalas

	Relembrando1

	1. Quando se desenha uma residência, qual escala usamos?
	A- Ampliação B- Natural C- Redução

	2. Nos projetos arquitetônicos quais escalas são mais utilizadas?
	A- 200:1 100:1 50:1 B- 1:100 1:50 :200 C- 1:10 1:25 1:75

	3.Quando se desenha um detalhe de uma fechadura qual escala usamos ?
	A- Redução B- Ampliação C- Natural

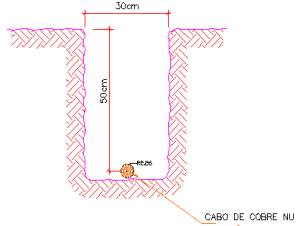

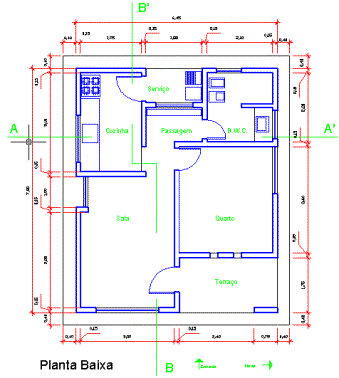

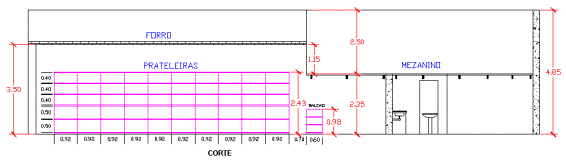

	Cotagem de Desenhos I Introdução Para a fabricação de peças e obras, não basta apenas seu simples desenho. Há necessidade de mostrar também as dimensões e informações complementares que possibilitem a sua execução. À colocação das dimensões de um objeto no desenho chamamos de cotagem. É uma forma padronizada de indicar as medidas do objeto, levando-se em conta sua construção (a pessoa que cota um desenho deve se imaginar construindo e inspecionando-o) Cotar um objeto é representar suas dimensões no desenho através de uma grandeza numérica, símbolos e notas. As regras de cotagem devem seguir as orientações e princípios padronizados pela ASSOCIAÇÃO BRASILEIRA de NORMAS TÉCNICAS –ABNT,conforme NBR 10126 e ao critério de ‘”máxima clareza”,de modo a admitir uma única interpretação Das informações do desenho. fig - exemplo de cotagem num corte fig - exemplo de cotagem numa planta baixa II- Definições Cota -É o valor numérico que representa a dimensão REAL do que é desenhado, escrito acima e no centro da linha de cota.A unidade da medida, quando idêntica a todas as demais medidas da peça não deve ser escrita ao lado da cota. No Brasil, por força da ABNT, subentende-se que as cotas são expressas em milímetros, caso contrário, a unidade da cota deve ser escrita a seu lado. fig - exemplos de cotagem Linha de cota – Linha fina, escura, traçada paralelamente a direção do comprimento a ser cotado, limitada por flechas (no caso de desenho mecânico) ou por traços (no caso de desenho de arquitetura), indicando os limites da cota. A linha de cota deve ser traçada a uma distância de aproximadamente 7 mm de outras linhas de cota ou do contorno do desenho. Tipos de Linhas de Cotas (Mais usados) fig - exemplos de estilos de cotagem Flechas - são setas colocadas nas extremidades da linha de cota que indicam seus limites fig - detalhe das flechas de cotagem Linhas de extensão ou auxiliares Linhas finas, perpendiculares à linha de cota, que representam um prolongamento do contorno da peça onde a dimensão tem seus limites. fig - detalhe das linhas de extensão de cotagem II- Regras de cotagem Em principio, ao se cotar um desenho, deve-se imaginar sua construção, de modo a conduzir a cotagem numa seqüência lógica. Os desenhos são cotados segundo os pontos de vista; função da cota, fabricação do objeto e inspeção deste produto acabado . Função da cota – Toda cota deve ter sua função especifica, seja ela de fabricação, de montagem, de inspeção ou ainda de funcionamento. Fabricação - A cotagem na seqüência de confecção do objeto, não só facilitam as operações como também orienta o operador de modo a evitar erros e perda de materiais. fig - exemplo de regras de cotagem numa planta baixa 1 – Cotas necessárias O desenho deve conter apenas as cotas necessárias, espalhadas nas vistas e projeções da peça de modo a não se concentrarem em uma única vista, sem repetições e na posição que melhor caracterize a dimensão. As cotas devem ser indicadas com a máxima clareza de modo a admitir uma única interpretação, sem que seja necessário recorrer-se a cálculos. fig - detalhes de cotagem 2 – Incorporação de símbolos as cotas Podem ser incorporadas às cotas informações sob a forma de símbolos necessários ao completo entendimento de detalhes da peça tais como o diâmetro, raio, etc. fig - exemplos de símbolos na cotagem (diâmetro e raio) 3-Cotagem em série e em paralelo -As cotas que tiverem a mesma direção são dispostas em série e quando admitirem origem comum, em paralelo. fig - exemplos de cotagem em paralelo 5 – Cotas internas e externas em vistas representadas em corte É aconselhável separar as cotas internas das externas. fig - exemplos de cotagens internas 6 - Cruzamento de linhas de cota Devem ser evitados os cruzamentos e intersecções de linhas de cota com linhas de extensão As Cotas maiores são colocadas por fora das menores, a fim de evitar o cruzamento. fig - exemplos de cruzamento de cotas 7 - Cruzamento com números Devem ser evitados os cruzamentos dos números das cotas com qualquer reta. fig - exemplos de cotagens 8 – Cotagem de inclinação A figura abaixo mostra como devem ser cotados os detalhes da inclinação. fig - exemplo de representação de inclinação de telhado 9 – Cotagem de chanfros Os chanfros [ch] podem ser cotados das seguintes formas:

	Relembrando2

	4. Com relação a cotagem de desenhos assinale a alternativa que achar correta.
	A-Os desenhos são cotados segundo os pontos de vista; função da cota, fabricação de objetos e inspeção da peça pronta B-A cotagem de desenhos tem como finalidade indicar as escalas e como ser construído o objeto. C-A cotagem de desenhos tem como função indicar as escalas,dimensões e materiais.

	5. Cotar um objeto é :
	A-Indicar como deve ser construído o objeto B-Inspecionar o objeto com máxima clareza C-Representar numericamente suas dimensões símbolos e notas.

	6. Quais os princípios para se cotar um objeto
	A-Função da cota, detalhamento orientação B-Função da cota, fabricação, inspeção C- Indicação de escalas, simbologias, inspeção


	Tarefa prática 5

	Desenhe uma planta baixa e um corte de um cômodo de sua casa na escala 1:100 e cote.
